Endüstriyel Kepenk Motoru Seçim Rehberi
Endüstriyel kepenk sistemlerinde doğru motor seçimi, tesis güvenliği ve operasyonel verimlilik için kritiktir. Bu rehber, sanayi tipi uygulamalarda sıkça karşılaşılan hesaplama hatalarını ve yanlış redüktör tercihlerinin yarattığı riskleri ortadan kaldırmayı hedefler.
Otomatik kepenk sistemleri için doğru motor seçimi, sadece tavan kapının sorunsuz açılmasını değil, aynı zamanda tesisinizin güvenlik standartlarına uygunluğunu ve operasyonel verimliliğini de belirleyen kritik bir adımdır. Bu rehber, sanayi tipi uygulamalarda sıkça karşılaşılan hesaplama hatalarını ve yanlış redüktör tercihlerinin yarattığı riskleri ortadan kaldırmayı hedefler.
İçerikte, boru çapına göre tork değerlerini nasıl belirleneceği, üç fazlı mı yoksa tek fazlı mi elektrik beslemesi seçilmesinin teknik ve maliyet etkileri, acil durum fren mekanizmalarının yasal zorunluluğu ile bakım maliyetlerinin uzun vadeli analizine dair somut bilgiler sunulmaktadır. Okuyucu bu sayfayı tamamladığında, kendi endüstriyel kepenk projesi için en uygun teknik parametreleri hesaplayacak ve güvenilir bir ürün seçiminde gerekli tüm kriterlere hakim olacaktır.
Kepenk Motoru Seçiminde Temel Parametreler
Endüstriyel kepenk sistemlerinde motor seçimi, sistemin uzun ömürlü ve güvenli çalışmasını sağlayan en kritik adımdır. Bu süreçte sadece nominal güç veya voltaj gibi temel özelliklere bakmak yetersiz kalır; uygulama koşullarına uygun dinamik parametreler göz önünde bulundurulmalıdır. Montaj aşamasında motorun kilitli duruş pozisyonuna uyumu, özellikle sınırlama anahtarlarının yerleştirilmesinde ve bağlantı noktalarının doğru hizalanmasında hayati önem taşır. Yanlış montaj, motorun röle devresinin sürekli kapanıp açılmasına neden olarak ısıya bağlı arızaları tetikler.
Güç kaynağı seçimi sistem tasarımının ilk adımıdır. Endüstriyel uygulamalarda en yaygın kullanılan besleme gerilimleri 24 volt alternatif akım veya 380-400 volt üç fazlı sanayi ağlarıdır. Besleme hattı kesintisinde sistemin güvenliği için mutlaka bir yedek güç kaynağı entegre edilmelidir. Yedeksiz çalışma durumunda, kepenk kapalı durumdayken elektrik kesintisi meydana gelirse tekrar açılma çabası sırasında motor kilitlenip yanabilir. Aletiçili bağlantı türü de seçimi doğrudan etkiler; mekanik olarak sıkışmış kanatlıkların olduğu durumlarda yüksek momentli ve yumuşak başlangıç özelliğine sahip sürücüler tercih edilmelidir.
Kumanda cihazları ile motor arasındaki haberleşme protokolü, sistemin hassasiyetini belirleyen diğer bir faktördür. Kumanda üzerinden gönderilen emrin motorun algılama süresi ve tepki hızı, operasyon güvenliğini etkiler. Hızlı tepki süresi gereken uygulamalarda kablolu bağlantılar tercih edilirken, geniş alanlarda kablosuz teknolojiler kullanılsa da veri bütünlüğünün sağlanması için şifreleme protokolleri mutlaka aktif olmalıdır. Motorun içine gömülü sensörler, aşırı akım ve aşırı ısınma durumlarında anlık olarak devreyi keserek yangın riskini ortadan kaldırır. Bu koruma mekanizmalarının doğru ayarlanması, motorun ömrünü uzatır.
Aralıklı çalışma yerine sürekli yük altında çalışacak sistemlerde termal koruma devrelerinin hassasiyeti artırılmalıdır. Sürekli çalışma rejiminde kullanılan motorlar, standart periyodik kullanım cihazlarından daha yüksek soğutma kapasitesine sahip olmalıdır. Ayrıca, kumanda ile motor arasındaki fiziksel bağlantı kablosunun kalitesi ve uzunluğu, sinyal gürültüsünü azaltmak için dikkatle seçilmelidir. Uzun mesafelerde kullanılan kabloların direnci yükseldiği için gerilim düşümü yaşanabilir; bu durum da motorun devir sayısının belirlenmemesine yol açar. Bu nedenle kablo kesiti, motor gücü ve iletilmesi gereken mesafe dikkate alınarak hesaplanmalıdır.
Son olarak, montaj sonrası yapılan arıza testleri sistemin sağlıklı çalışıp çalışmadığını doğrular. Motorun çalışma anında titreşim yapmaması, kumanda butonlarının tıklanışının net algılanması ve limit anahtarlarının doğru pozisyonda ayarlanmış olması temel kontrol listeleridir. Profesyonel ekipman kullanımı ve teknik standartlara uygun montaj, sistemin güvenliğini sağlar. Kullanıcıların bu parametreleri göz önünde bulundurarak motor seçimini gerçekleştirmesi, işletme maliyetlerini düşürür ve acil durumlarda oluşan riskleri minimize eder. Doğru seçilen motor, yıllarca sorunsuz bir şekilde hizmet verir.

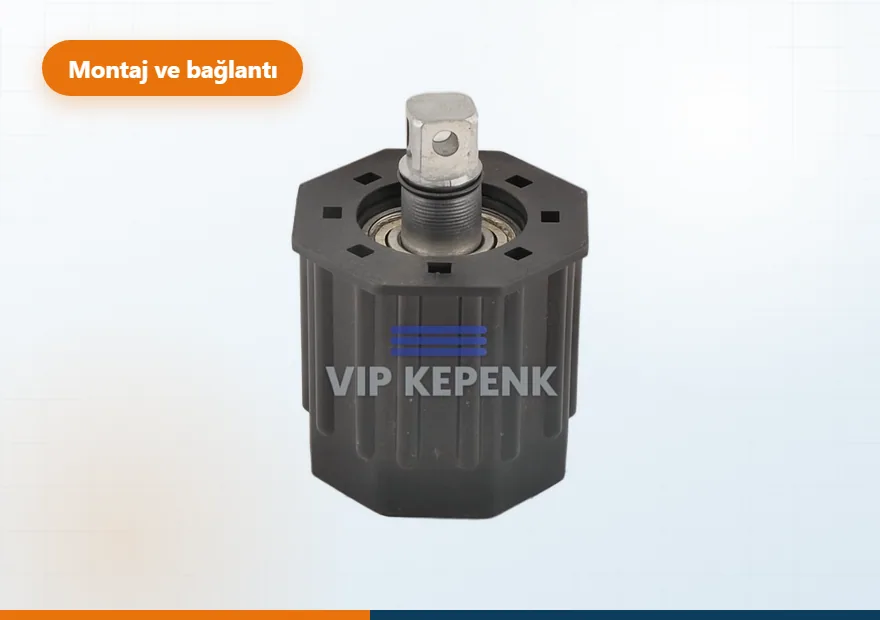

Tork Hesaplama ve Güvenlik Payı
Endüstriyel kepenk sistemlerinde doğru motoru belirlemek, uzun ömürlü ve sorunsuz bir kullanım için en kritik adımdır. Kepenk motoru seçimi yapılırken yapılan en yaygın hata, sadece kapı ağırlığının baz alınmasıdır. Oysa mekanizmanın doğru çalışabilmesi için tork değerinin katmanlı bir mühendislik hesabiyla ortaya konulması şarttır.
Tork hesaplamasının temelinde, sarım borusunun çapı, zırhın toplam ağırlığı ve bu ağırlığın boru üzerindeki kaldıraç etkisi yer alır. Doğru bir hesaplama için şu temel bileşenler dikkate alınmalıdır:
- Zırhın metrekare ağırlığı ve toplam yüzey alanı
- Sarım borusunun et kalınlığı ve dış çapı
- Sürtünme kayıpları ve mekanik dirençler
Kepenk motoru kapasitesi belirlenirken teorik değerler asla yeterli olmaz. Sahada karşılaşılan rüzgar yükü, sürtünme dirençleri ve mekanik aşınmalar sisteme binen yükü doğrudan artırır. Bu nedenle hesaplanan net tork değerine mutlaka bir güvenlik payı eklenmelidir. Güvenlik payı, motorun zorlanmadan çalışmasını sağlayarak sargı ömrünü uzatır ve arıza riskini en aza indirir.
Montaj aşamasında, seçilen motorun gücüne uygun güç kaynağı ve alıcı ünitesi kullanılmalıdır. Yetersiz altyapı, motorun aşırı ısınmasına ve fren sisteminin devre dışı kalmasına neden olabilir. Kumanda sinyallerinin kararlı alınması ve limit anahtarlarının hassas ayarlanması da motorun mekanik ömrünü doğrudan etkileyen unsurlar arasındadır.
Arıza pratiklerinde gözlenen problemlerin büyük kısmı, sınır değerlerde seçilen motorlardan kaynaklanır. Özellikle yoğun geçişlerin olduğu endüstriyel alanlarda, güvenlik payı ihmal edilmiş motorlar termik korumaya geçerek sistemi devre dışı bırakır. Bu durum hem iş akışını aksatır hem de maliyetli onarımlara yol açar.
Sonuç olarak, endüstriyel kepenk projelerinde tork hesabı ve güvenlik payı bırakılması, sistemin güvenliği ve sürekliliği için vazgeçilmezdir. Mühendislik hesaplarına sadık kalarak yapılan motor seçimi, bakım maliyetlerini düşürür ve kepengin yıllarca güvenle çalışmasını sağlar.

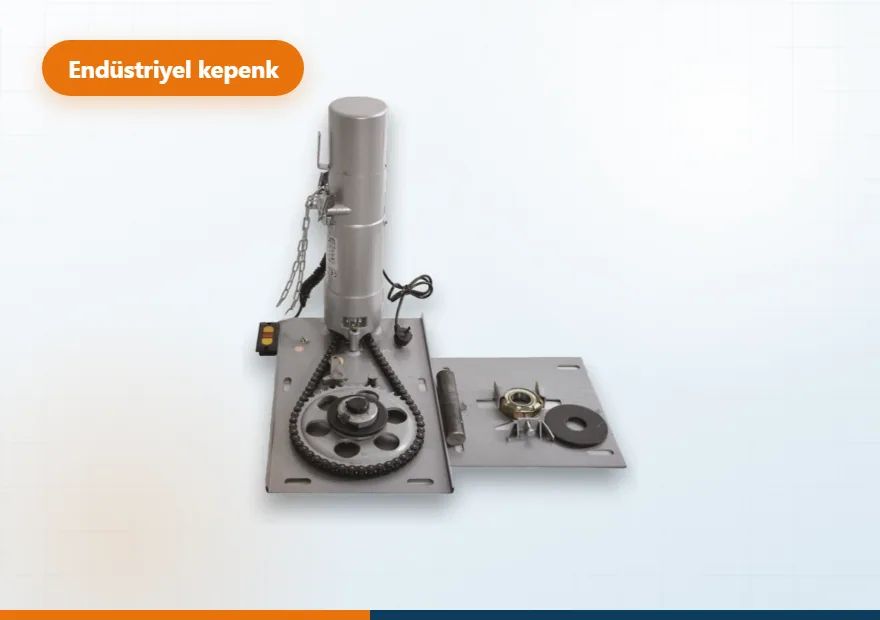

Boru Çapı ve Redüktör Seçimi
Endüstriyel kepenk sistemlerinin uzun ömürlü ve güvenli çalışabilmesi, doğru mekanik bileşenlerin bir araya getirilmesiyle doğrudan ilgilidir. Kepenk uygulamasında kullanılan boru çapı ile redüktör uyumu, sistemin taşıyacağı ağırlığı ve kullanım sıklığını doğrudan etkiler. Montaj aşamasında yapılan en büyük hatalardan biri, boru kalibre seçiminin sadece açıklık ölçüsüne göre yapılmasıdır. Oysa sarım çapı büyüdükçe motora binen tork yükü değişir ve mekanik zorlanmalar başlar.
Boru çapı belirlenirken kapının genişliği ve toplam ağırlığı titizlikle hesaplanmalıdır. İnce et kalınlığına sahip borular, geniş açıklıklarda esneme yapar ve bu durum kepenk motorunun dişli kutusuna aşırı yük bindirir. Redüktör seçimi ise bu yükü dengeleyen en kritik unsurdur. Redüktör oranları, motorun gücünü tekerlek sistemine ve boruya en verimli şekilde aktararak mekanik kayıpları en aza indirir.
Doğru boru ve redüktör eşleştirmesi için sahadaki montaj pratiklerinde şu temel hususlara dikkat edilmelidir:
- Kullanılacak borunun et kalınlığı, kapı genişliği arttıkça orantılı olarak artırılmalıdır.
- Redüktör dişlilerinin malzeme kalitesi, sürekli açılıp kapanma döngülerindeki sürtünmeye dayanıklı olmalıdır.
- Motor ile boru adaptörünün tam oturması sağlanmalı, boşluklu montajlardan kesinlikle kaçınılmalıdır.
- Emerjans fren kolunun redüktör mekanizmasını zorlamayacak şekilde konumlandırılması gerekir.
Yanlış boru çapı seçimi, sistemin çalışması sırasında aşırı ses, titreşim ve motorun ısınmasına yol açar. Arıza tespit çalışmalarında, erken diş sıyırma veya fren sistemi arızalarının çoğunun temelinde yanlış redüktör kapasitesi yatar. Kepenk sisteminin kumanda alıcısı ve güç kaynağı ne kadar gelişmiş olursa olsun, mekanik temel sağlam değilse sistem sürekli arıza verecektir. Bu yüzden boru ve redüktör uyumu, hatasız bir montaj sürecinin vazgeçilmez temelidir.
Üç Faz mı Tek Faz mı? Elektrik Besleme Kararı
# Üç Faz mı Tek Faz mı? Elektrik Besleme Kararı Endüstriyel ortamda kullanılan otomatik kepenk motorları, sadece işlevsel bir mekanizma değil; aynı zamanda enerji tüketimini düşüren kritik bir donanımdır. Kepenk boyutu (örneğin 2x2.5 m, 3x3 m veya daha büyük) ve kullanım sıklığına göre seçilen motorun elektrik besleme türü (Tek Faz mı? Üç Faz mı?) doğru belirlenmesi, sistemin kalitesini ve uzun ömürlülüğini doğrudan etkiler.
Tek faz motorda devrelerdeki faza değişimleri daha fazla gerilim dalgalanmasına ve aşırı ısınmalara neden olabilirken; üç faz motorda ise yükün dengeleyici bir akım oluşturması sayesinde sisteme daha az gereksiz enerji harcanır. Özellikle çoklu kapı veya geniş alanlı garajlarda kullanılan 2x3 m ve üzeri ölçülerde, tek faz motorların verimliliği oldukça düşüktür ve aşırı tork ihtiyacı karşılayamama riskini taşır. Bu nedenle, standart endüstriyel uygulamalarda mutlaka üç fazlı beslemeler tercih edilmelidir; ancak küçük ölçekli veya yer kapımı sınırlı özel durumlar altında tek faz motorun ekonomik bir çözüm olarak değerlendirilebilir.
Ancak dikkat edilmesi gereken en önemli nokta, seçilen üç faz motora uygun şebeke bağlantısı ve koruma devrelerinin (kesme, yavaşlamalı vb.) tam olarak doğru ayarlanmasıdır; aksi takdirde sistemin güvenliği tehlikeli hale gelir. Üç fazlı motorlar, devredeki faza geçişlerinde oluşan harmonik yüklerin etkisinden çok daha az zarar görür ve enerji verimliliği açısından avantaj sağlar. Bir üç faz motora bağlı olarak, motorun içindeki rotor ve stator arasındaki akım dengesizliği oluşmaz; bu da aşırı ısınma riskini ortadan kaldırır.
Ayrıca, devrelerdeki faza değişimleri sırasında ortaya çıkan gerilim dalgalanmaları (ripple voltage) tek faz sisteminde belirgin şekilde görülebilir; üç faz sisteminde ise bu etkiler sismik olarak azaltılır ve motorun ömrü uzar. Özellikle ağır yüklerde veya çoklu kapı sistemlerinde, kepengin tam genişliğine düşen 100 Nm üzeri tork taleplerini karşılamak için büyük ölçüde üç fazlı motorlar daha uygundur; çünkü tek faz motorlarda aynı tork değerleri için devrelerdeki akım değerleri oldukça yüksek olmalıdır.
Bu durumun sonuç olarak, elektrik aboneliği ücretlerinin artması ve enerjinin verimsiz bir şekilde tüketilmesi yaşanır. Sonuç olarak, doğru elektrikli besleme kararının alınmasında öncelikli olarak cihazın boyutu, kullanım sıklığı ve enerji maliyeti göz önüne alınmalıdır. Büyük ölçekli endüstriyel projelerde veya çoklu kapı sistemlerinde üç faz motora geçiş yapmak, sadece elektrik faturasını düşürmez; aynı zamanda güvenlik standartlarını da karşılar ve sistemin başarısını garanti eder.
Tek faz motordan ziyade tercih edilmesi gereken durum, küçük ölçülü (2x1.5 m veya 2x2 m) kapılar ve yerel uygulamalar olabilir; ancak bu durumda bile mutlaka doğru tork hesaplama ve güvenlik payı uygulamasının yapılması gerekir. Ancak büyük ölçüde kullanılan sistemlerde, özellikle de 4x4 m ve üzeri boyutlarda, üç faz motora geçiş zorunluluğu oluşur; çünkü tek faz sisteminde motorlar aşırı ısınma ve aşırı gerilim riskine uğramakla karşı karşıyadır.
Bu nedenle, modern endüstriyel kepenk seçiminde elektrik besleme kararının doğru olması, sistem uzun vadeli operasyonel verimliliği ve maliyet etkinliğini belirleyen en temel faktördür; hatalı bir karar, güvenlik ihlali ve yüksek enerji tüketimi anlamına gelebilir. ```html Üç Fazlı Otomatik Kepenk Motoru
Acil Durum Kurtarma ve Fren/Emniyet Sistemleri
Endüstriyel kepenk sistemlerinde elektrik kesintisi veya güç kaynağı arızası durumunda kapının güvenli bir şekilde zemine düşmesi hayati önem taşır. Modern otomatik motorlarda bu durumu çözen mekanik fren sistemleri ve manyetik frenli (holding brake) yapılar kullanılır. Güç kesildiğinde, motorun içinden çıkan zincir veya kabloların ağırlığı ile birlikte kapının kendiliğinden aşağı süzülmesini engelleyen yüksek kaliteli rulmanlı redüktörler devreye girer. Teknik olarak bu fren mekanizması, kapıyı sabit tutarak ani düşüşlerden kaynaklanabilecek hasarları ve yaralanma risklerini minimize eder.
Acil durum kurtarma gereksinimleri; özellikle yangın anında veya tehlike sinyali alındığında kepengin manuel müdahale ile (kilit açılarak) aşağı indirilebilmesi prensibine dayanır. Bu süreçte, güvenlik standartları gereği motorun frenini devre dışı bırakacak bir mekanizma bulunmalıdır. Uygulamada dikkat edilmesi gereken en önemli nokta, kablo veya zincir sisteminin yeterli direnç katsayısına sahip olması ve aşınmaya karşı periyodik olarak kontrol edilmelidir. Yüksek bina uygulamalarında ise fren süresi ile düşme hızı arasındaki denge, ilgili güvenlik yönetmeliklerine tam uyumlu olmalıdır.
Güvenlik açısından kritik bir diğer unsur ise kepengin çalışma sırasında herhangi bir engelle çarpıp geri tepmesini veya aşırı yük altında frezeleyerek asılı kalmasını önleyen sensör sistemleridir. Elektriksel devrede kesinti olduğunda, manyetik frenin anında harekete geçmesi gerekir; aksi takdirde kabloların kopma riski ve kapının serbest düşüşü ciddi güvenlik ihlali teşkil eder. Ayrıca, kepengin üzerindeki koruma sınıfı (IP54 ve üzeri) ile dış ortam koşullarına dayanıklılık da fren mekanizmasının ömrünü uzatır.
Tüm bu güvenlik unsurlarını entegre ederek sistem tasarımında dikkatli olunmalıdır; detaylı bilgi almak için otomatik kepenk motoru kategorisindeki ürün teknik dokümanlarını inceleyebilirsiniz.
Maliyet, Bakım ve Yaşam Döngüsü Analizi
Otomatik kepenk sistemlerinde toplam maliyeti belirleyen en kritik faktör sadece satın alma bedeli değil, uzun vadeli işletme giderleridir. Montaj maliyeti motor gücü, kumanda sistemi karmaşıklığı ve elektrik tesisatı kapasitesine göre değişkenlik gösterir. Güç kaynağı olarak doğru seçilen alıcı sistemleri enerji verimliliğini artırarak faturaları optimize eder. Kumanda pratiğinde yaygın olan kablosuz veya sirenli modeller, operasyonel esnekliği artırırken ilk yatırım maliyetini de etkiler.
Bakım süreçleri düzenli yağlama ve toz temizliği ile sağlanmalıdır. Yaşam döngüsü boyunca mekanik aşınmayı önlemek için periyodik kontroller hayati önem taşır. Arıza durumunda teknik servis erişimi hızlı olmalı, yedek parça stoğu tamamlanmalıdır. Motorun kabinesi korozyona dayanıklı malzemeden üretilmiş olursa dış etkenlere karşı direnç artar ve ömür uzar. Kumanda panelindeki elektronik bileşenler nemden uzak tutulmalı, manyetik alanlardan korunmalıdır.
- Mekanik kilitlenmelerde sürtünmeyi azaltmak için yağlama maddeleri seçilmelidir.
- Güç kesintilerinde çalışmaya devam edebilecek pil sistemleri ek maliyet getirir ama güvenliği artırır.
- Kablo rakorları ve sigortalar uygun kalınlıkta olmalı, aşırı yüklenmelere karşı korunmalıdır.
- Kalibrasyon testleri ile motorun devri sabit mi kontrol edilmelidir.
Sonuç olarak yaşam döngüsü maliyeti en düşük olan model her zaman en ucuz değildir. Başlangıçta yüksek yatırım yapan ama bakımı kolay ve enerji tasarruflu sistemler uzun vadede avantaj sağlar. Arıza frekansını düşürmek için kaliteli malzeme seçimi şarttır. Kumanda menzilinin bina genişliğine göre belirlenmesi operasyonel aksaklığı önler.
Sonuç ve Öneriler
Otomatik kepenk sistemleri için doğru motor seçimi, binanın operasyonel sürekliliğinin en kritik adımıdır. Bu süreçte yalnızca gücü değil, aynı zamanda montaj kolaylığı ve arıza sonrası servis desteği gibi somut faktörler göz önünde bulundurulmalıdır. Montaj sırasında kablodan kaynaklı kopmalar veya yanlış vidalanma gibi hataların önüne geçmek için üreticinin sunduğu orijinal aksesuar setinin mutlaka kullanılması hayati önem taşır. Kumanda sisteminin seçimi de aynı derecede dikkatle ele alınmalıdır; kablosuz kumandalar geniş bir menzile sahip olsa da, özellikle çok katlı binalarda veya metal kapalı alanlarda kablol bağlantıların daha güvenli ve kesintisiz çalışmasını sağlar.
Bu nedenle güvenlik hassasiyeti yüksek ortamlarda profesyonel montaj hizmeti almak, ileride oluşabilecek yangın durumlarında motorun acil durma fonksiyonunun sorunsuz çalışması açısından büyük avantaj sunar.
Güç kaynağı seçimi konusunda ise kesintisiz enerji temini hayati önem taşır. Yedek akülerli veya jeneratör destekli sistemlerin tercih edilmesi, elektrik şebekesindeki ani kesintilerde kepenklerin açık kalmasını ve binanın güvenliğini sağlar. Fiyat konusuna gelince, ucuz alternatifler yerine uzun vadede bakım maliyetleri düşük olan ve yedek parça bulması kolay markalar seçilmelidir. Arıza durumunda servis ağı geniş olan firmalar tercih edilmeli çünkü zaman kaybettirici bekleme süreleri güvenlik riskine dönüşebilir.
Özetle, endüstriyel kepenk motoru seçiminde sadece teknik özelliklere değil, montaj kalitesine, kumanda güvenliğine ve arıza yönetimine odaklanmak en doğru stratejidir. Bu adımlar izlenerek hem bina güvenliği sağlanır hem de işletme maliyetleri optimize edilir.
Son olarak, kepenk sisteminin tüm bileşenlerinin uyumlu çalıştığından emin olmak için profesyonel bir teknik destek alınması önerilir. Yanlış montaj veya düşük kaliteli aksesuarlar, en iyi motoru kullanırsanız bile sistemin ömrünü kısaltabilir. Bu nedenle, kiralama modelleri yerine satın alma ve kendi binasına tam sorumluluk alan firmalarla anlaşmak daha sürdürülebilir bir çözüm sunar. Tüm bu faktörler göz önüne alındığında, doğru planlama ve kaliteli ekipman seçimi ile kepenk sisteminin yıllarca sorunsuz çalışması garanti altına alınır.
Vip Kepenk Teknik EkibiKepenk motoru ve yedek parça seçimi üzerine yazıyor. Bu içerik, üretici teknik belgeleri ve sahadan gelen soruların derlenmesiyle hazırlanmıştır. Ölçünüze uygun parçayı birlikte belirlemek için bize ulaşın.
Sıkça Sorulan Sorular
Kapanan tavanlarda kepenk motoru seçiminde en önemli parametre nelerdir?
Eksenel ölçüler (genişlik ve yükseklik) belirleyici rol oynar; çünkü bu boyutlar tambur yarıçapını ve dolayısıyla motorun üreteceği torku doğrudan etkiler. Genellikle 2x2,5 metrenin altındaki standart panjur modelleri için 50-80 Nm arası bir tork yeterliken, 4x4 metre boyutlarına yaklaşan yapılarında bu değer 140-190 Nm bandına çıkmaktadır.
Kepenk motoru seçerken hangi elektrik beslemesi tercih edilir?
Üç fazlı elektrik beslemesi, sistemin daha güçlü ve esnek olduğunu gösterir. Tek fazlı besleme ise maliyeti düşürmek için kullanılabilir ancak iş yükü çok yüksek olursa motorun aşırı yükleme riskine karşı dikkatli olunmalıdır.
Boru çapı ile redüktör konfigürasyonu, motor seçimine nasıl etki eder?
Standart boru çapları olan 60, 70 veya 76 mm gibi ölçülerin içinde kullanılan motorlar, genellikle içinden geçen zincirin boyutuna göre belirlenen tork aralıklarını hedefler. Motorun mil çapı ile redüktör boyutlarının uyumu kritik bir öneme sahiptir.
Kepenk lambelinin malzeme ağırlığı, motor gücüne ne kadar etki eder?
Kepenk lambelinin malzeme ağırlığı ve kullanılan şanzıman tipine göre motor gücü %20-%30 arasında bir güvenlik payı ile hesaplanmalıdır. Lamba ağırlığı, sistemin toplam açılış yükünü belirleyen önemli bir faktördür.
Kepenk motoru seçiminde güvenlik katsayısı kaç olmalı?
Mekanik sürtünme, zincir gerilimi ve motor ısınma gibi faktörleri dikkate alarak hesaplanan net torka mutlaka %20 ile %30 arasında bir güvenlik payı eklenmelidir. Örneğin; 1 tonluk bir kepenk için hesaplanan tork değeri 80 Nm ise, güvenlik katsayısı eklendikten sonra en az 96 Nm'lik bir motor seçimi teknik olarak zorunludur.
